类型：

消防报警主机

使用环境：

室内

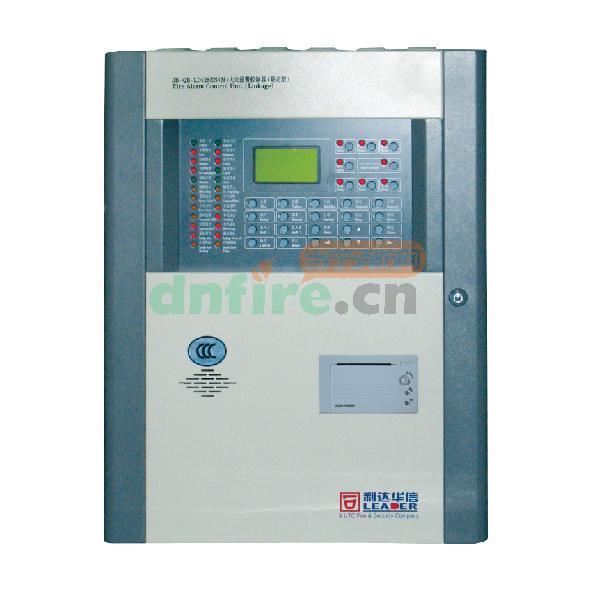

一、JB-QB-LD128EN（M）介绍：
JB-QB-LD128EN（M）火灾报警控制器（联动型）是智能化的二总线火灾自动报警设备，采用中文液晶显示，集报警及联动控制于一体，分2个回路，最大地址点数为512点，配备了8路继电器有源输出，具有一个CANBus接口。该控制器采用单片机控制技术，配合我公司E/EN系列探测器、模块、手报及其他相关设备，广泛应用于中、小型消防工程项目。经过公安部消防产品合格评定中心及国家消防电子产品质量监督检验中心依据GB《火灾报警控制器》、GB《消防联动控制系统》、GB/T《质量管理体系要求》检验和审核，符合认证要求，取得消防产品3C认证。


二、JB-QB-LD128EN（M）功能：
★本机容量：2个回路、最大512个地址点、手动控制盘1块（8路输出，其中包括1路声光***专用输出）。
★可选配串行中文微型打印机。
★可通过LD6900系列通讯模块（CANBus、RS232、RS485、以太网、电话线、GPRS）与其他设备联网。
★全中文128*64 LCD液晶显示屏，指示灯指示关键状态，操作方便。
★中、英文显示灵活切换，满足产品国际化的要求。
★具有黑匣子功能，能存贮1000条火警记录、1000条气体灭火记录和1000条其它记录。
★报警阈值设定灵活。
★外部设备可通过总线控制，也可通过多线手动盘直接控制。
★具有回路短路保护和电源短路保护功能。
★具有监管报警功能，可监测现场漏电电流的报警信息，并可实现自动控制漏电断电。


三、JB-QB-LD128EN（M）主要技术指标：

主要技术指标
内容技术参数
主电源电压 AC220V（187V-242V）50Hz
回路输出电压 DC14V-24V
联动输出参数 DC24V/4A
回路数量 2回路
直接输出接点数 8路（含1路声光***）有源输出
最大总路输出电流 200mA
最大短路保护电流 400mA
空载功耗≦5W
工作环境温度 0℃-45℃
工作环境相对湿度≦95%RH（40±2℃）
安装方式壁挂
备用电池 12V/14Ah电池（两节）
最大外形尺寸宽440mm×高580mm×厚160mm
重量 11.2kg±0.1kg（不含电池）




四、JB-QB-LD128EN（M）外形与结构尺寸图：






五、JB-QB-LD128EN（M）端子图：






六、JB-QB-LD128EN（M）系统框图：






七、JB-QB-LD128EN（M）布线要求：与LD128E（M）相同。
